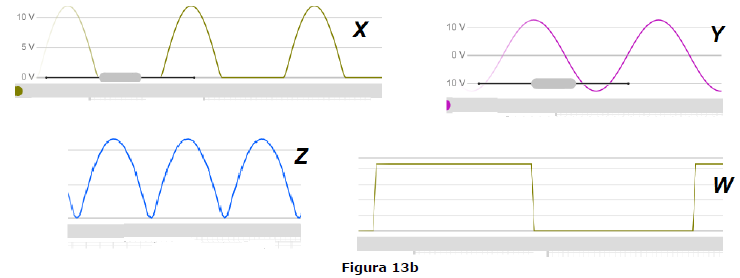

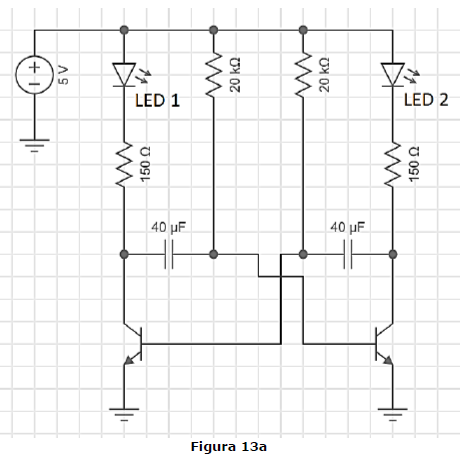

Analise as figuras abaixo, que apresentam um circuito transistorizado (Figura 13a) e possíveis formas de onda (Figura 13b). Considerando as informações apresentadas, assinale a alternativa que indica a forma de onda da Figura 13b que mais se aproxima do comportamento da corrente no LED 2, apresentado na Figura 13a.
- AX.
- BY.
- CW.
- DZ.
- ENenhuma forma de onda apresentada indica o comportamento da corrente no LED 2.
