Questão de Engenharia Elétrica — Tópicos Mesclados de Eletrônica — FUNDATEC 2025

Engenharia ElétricaTópicos Mesclados de Eletrônica
Código
qa653455
Banca
FUNDATEC
Órgão
IF RS
Ano
2025
Cargo
PEBTT ( )

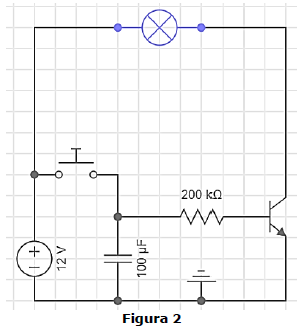

Analise o circuito apresentado na Figura 2 abaixo:



Imagem associada para resolução da questão

Sobre o funcionamento do circuito apresentado na Figura 2, assinale a alternativa correta.

  1. AAo pressionar o botão, a lâmpada ficará acesa indefinidamente.
  2. BAo pressionar o botão, a lâmpada ficará piscando.
  3. CAo pressionar o botão, nada acontece, pois o transistor não está em situação de condução.
  4. DAo pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈\approx R.C, isto é, aproximadamente 20 segundos.
  5. EAo pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈\approx 0,01×\times R.C, isto é, aproximadamente 0,2 segundos.
Revelar gabarito e comentário

GabaritoD — Ao pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t\approx R.C, isto é, aproximadamente 20 segundos.
