Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — FUNDATEC 2025

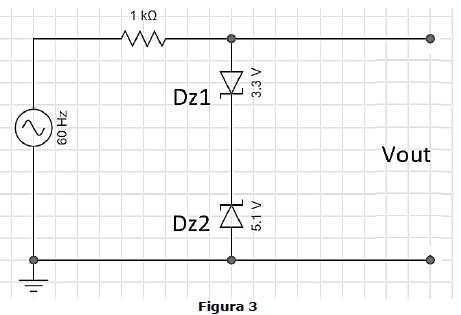

Analise o circuito apresentado na Figura 3 abaixo, no qual dois diodos zener estão atuando como limitadores de tensão: Com base nas informações apresentadas, determine, respectivamente, os valores de pico máximo e mínimo de saída do circuito. Considere os componentes como ideais e a tensão de junção quando em modo de condução igual a 0,7 V. VDZ1 = 3,3 V e VDZ2 = 5,1 V.

1. AVoutMax = –10,0 V; VoutMin = 10,0 V.
2. BVoutMax = 4,4 V; VoutMin = –2,6 V.
3. CVoutMax = 5,1 V; VoutMin = –3,3 V.
4. DVoutMax = 5,8 V; VoutMin = –4,0 V.
5. EVoutMax = 10,0 V; VoutMin = –10,0 V.
