Questão de Engenharia Elétrica — Circuitos Retificadores (CA-CC) de Potência (Controlados e Não Controlados) — FUNDATEC 2025

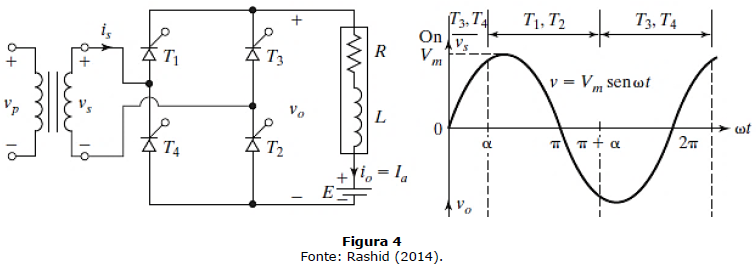

Analise a Figura 4 abaixo, que apresenta um conversor monofásico completo, que está conectado a uma alimentação de 120 V, 60 Hz. A corrente de carga Ia é contínua, seu conteúdo de ondulação é desprezável e a relação de espiras do transformador é unitária. Para um ângulo de disparo $\alpha$ = { \large $\pi$ \over 3}, calcule a tensão média de saída (VCC), a tensão normalizada (Vn) e a máxima tensão média de saída (Vdm), respectivamente. Realize arredondamentos a partir da segunda casa decimal.

1. A$V_{CC}\approx 54,01 V; V_n=0,5; V_{dm} \approx 108,02 V.$
2. B$V_{CC} \approx 108,02 V; V_n=0,5; V_{dm} \approx 108,02 V.$
3. C$V_{CC} \approx 120,0 V; V_n=1; V_{dm} \approx 127,00 V.$
4. D$V_{CC} \approx 127,00 V; V_n=1,732; V_{dm} \approx 220 V.$
5. E$V_{CC} \approx 220,02 V; V_n=2,0; V_{dm} \approx 127,00 V.$
