Questão de Engenharia Elétrica — Outros Componentes Eletrônicos — FUNDATEC 2025

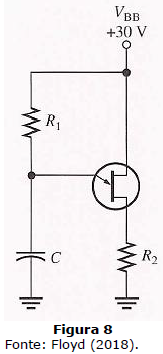

Analise o circuito apresentado na Figura 8 abaixo:   Especificações do componente VV = 1 V IV = 10 mA  IP = 20 μA  VP = 14 V \eta = 0,5 Considerando as informações apresentadas, determine a faixa de valores para o resistor R1 do circuito que garanta um ciclo liga-desliga do UJT. Realize arredondamentos a partir da segunda casa decimal.

1. A100 k\Omega > R1 > 1 k\Omega.
2. B500 k\Omega > R1 > 2 k\Omega.
3. C800 k\Omega > R1 > 3 k\Omega.
4. D1 M\Omega > R1 > 4 k\Omega.
5. E2 M\Omega > R1 > 5 k\Omega.
