Questão de Engenharia Elétrica — Outros Componentes Eletrônicos — FUNDATEC 2025

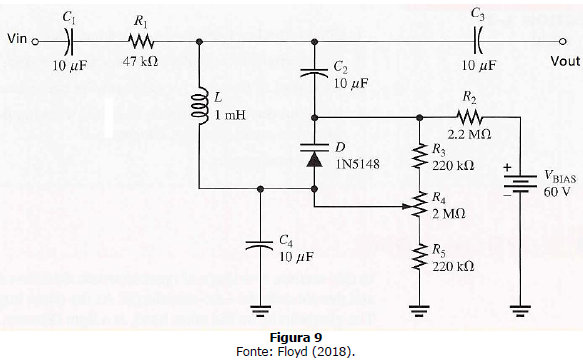

A Figura 9 abaixo apresenta um circuito com um certo tipo de diodo.

Sobre o circuito apresentado na Figura 9, analise as assertivas a seguir:

I. Trata-se de um circuito empregando um diodo varactor, também conhecido como varicap.

II. Quando polarizado reversamente, apresenta um comportamento capacitivo, isso é, comporta-se como um capacitor.

III. Pode-se controlar a capacitância quando o varactor está reversamente polarizado, variando-se a tensão de polarização reversa.

IV. O resistor variável R4 é o responsável pelo ajustamento da polarização reversa e, consequentemente, da capacitância do varactor.

V. O circuito teria aplicação em circuitos sintonizadores, como os utilizados em radiofrequência.

Quais estão corretas?
