Questão de Engenharia Elétrica — Transistor de Efeito de Campo (FET/MOSFET) — FUNDATEC 2025
Engenharia ElétricaTransistor de Efeito de Campo (FET/MOSFET)
- Código
- qa653468
- Banca
- FUNDATEC
- Órgão
- IF RS
- Ano
- 2025
- Cargo
- PEBTT ( )

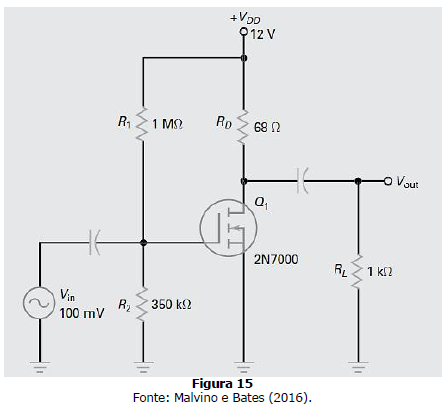

Analise o circuito amplificador MOSFET apresentado na Figura 15 abaixo:
Especificações do componente K = 104 x 10-3 A/V2 ID(lig) = 600 mA VGS(th)= 2,1 V
Considerando o circuito apresentado na Figura 15 e suas especificações, calcule a tensão de saída Vout.
- AVout≈1,24 V.
- BVout≈1,34 V.
- CVout≈15,4 V.
- DVout≈130,0 V.
- EVout≈100 mV.
