Questão de Engenharia Elétrica — Tópicos Mesclados de Eletrônica — FUNDATEC 2025

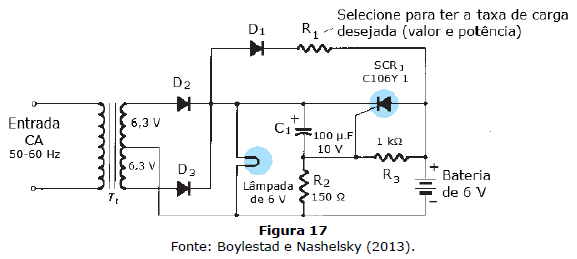

Analise o circuito apresentado na Figura 17 abaixo:

Com base nas informações apresentadas, analise as assertivas a seguir e assinale a alternativa correta.

I. O circuito emprega um TRIAC para controle da condução de corrente na carga que é, nesse caso, uma lâmpada.

II. A bateria de 6 V presente no circuito é carregada através do diodo D1.

III. O SCR entra em condução quando o capacitor C1 se descarrega pela carga, o que proporciona uma tensão no GATE, pelo divisor de tensão formado por R2 e R3 e pela tensão fornecida pela bateria.

IV. A alimentação do circuito utiliza um retificador de meia onda.
