Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — FUNDATEC 2025

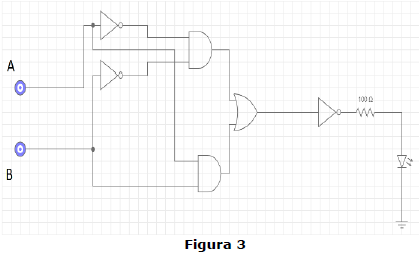

Analise o circuito lógico da Figura 3 abaixo:   Qual é a correta expressão lógica correspondente?

1. A$S=\overline{A⊕B}$
2. B$S=(A \overline{B} (C+BD)+ \overline{A}\overline{B})C$
3. CS=A⊕B
4. D$S= \overline{A \overline{B} + \overline{A} B}$
5. E$S=\overline{\overline{A B+ \overline{A} \overline{B}}}$
