Questão de Engenharia Elétrica — NBR 5410 - Instalações Elétricas de Baixa Tensão — FUNDATEC 2025

Engenharia ElétricaNBR 5410 - Instalações Elétricas de Baixa Tensão
Código
qa653674
Banca
FUNDATEC
Órgão
IFFAR
Ano
2025
Cargo
PEBTT ( )

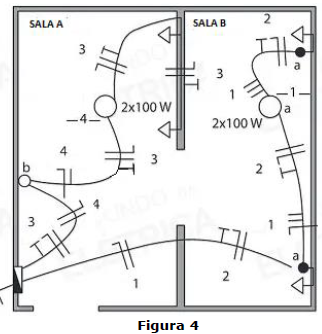

Analise o diagrama da Figura 4 abaixo:   Qual é o adequado dimensionamento dos circuitos?Imagem associada para resolução da questão
  1. ACircuito 1: 4 condutores, fase, neutro e 2 terras, todos com seção transversal mínima de 2,5 mm2. Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 3: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 2,5 mm2. Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm2.
  2. BCircuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm2. Circuito 2: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm2. Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 4: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2.
  3. CCircuito 1: 4 condutores, 2 fases, neutro e retorno, todos com seção transversal mínima de 1,5 mm2. Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 3: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 2,5 mm2. Circuito 4: 3 condutores, terra, neutro e retorno, todos com seção transversal mínima de 1,5 mm2.
  4. DCircuito 1: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm2. Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm2. Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm2. Circuito 4: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 1,5 mm2.
  5. ECircuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm2. Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm2.
Revelar gabarito e comentário

GabaritoE — Circuito 1: 4 condutores, fase, neutro e 2 retornos, todos com seção transversal mínima de 1,5 mm2. Circuito 2: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 3: 3 condutores, fase, neutro e terra, todos com seção transversal mínima de 2,5 mm2. Circuito 4: 3 condutores, fase, neutro e retorno, todos com seção transversal mínima de 1,5 mm2.
