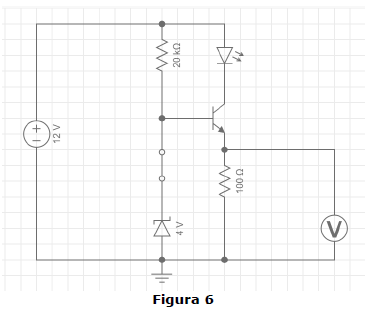

O circuito eletrônico da Figura 6 é a etapa final de uma fonte CC interna de um equipamento. Sua fonte e tensão 12 V CC representa a etapa anterior de retificação e filtragem de ripple, e o resistor de 100 Ohms representa a resistência equivalente da carga a ser alimentada. Considere: Vbe = 0,8 V, Vz = 4 V e diodos com comportamento ideal. Qual é a leitura do voltímetro ideal, ou seja, a tensão na carga de 100 Ohms?
- A3,20 V.
- B3,74 V.
- C4,0 V.
- D4,55 V.
- E11,20 V.
