Questão de Engenharia Elétrica — Dispositivos de Comando e Proteção em Comandos Elétricos — FUNDATEC 2025
Engenharia ElétricaDispositivos de Comando e Proteção em Comandos Elétricos
- Código
- qa653677
- Banca
- FUNDATEC
- Órgão
- IFFAR
- Ano
- 2025
- Cargo
- PEBTT ( )

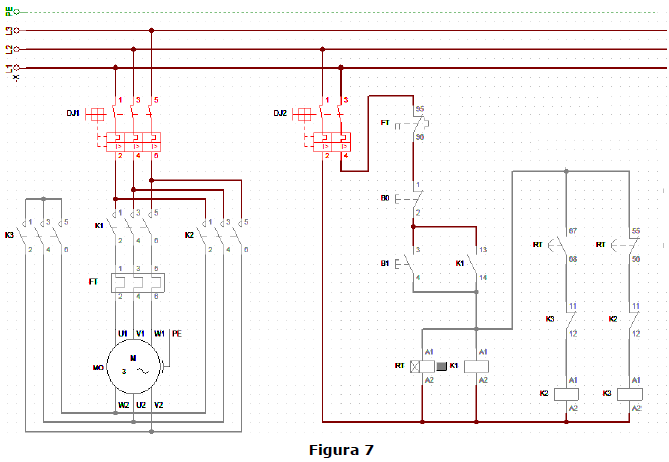

A Figura 7 exibe o diagrama de força e controle de um motor trifásico de 6 terminais na configuração partida estrela-triângulo. Com base no diagrama, assinale a alternativa correta.
- AA partida do motor ocorre com o acionamento do botão B0.
- BA partida do motor ocorre com o acionamento do botão B1.
- CPara partida do motor, os disjuntores DJ1 deverão estar desarmados.
- DA contatora temporizada não é afetada pelo estado do botão B1.
- EA mudança na ligação estrela-triângulo é executada de forma manual por um operador.
