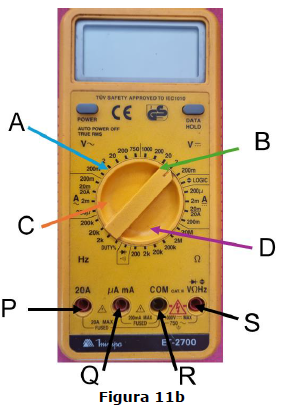

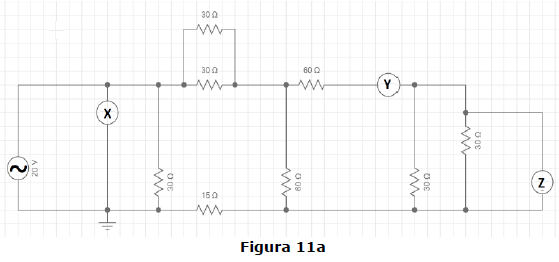

Considerando que a Figura 11a exibe um circuito em que, nas posições X, Y e Z, serão colocados três multímetros iguais aos exibidos na Figura 11b, analise as figuras abaixo: Assinale a alternativa que apresenta as configurações adequadas para realização das medidas.
- AX: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S. Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q. Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
- BX: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S. Y: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S. Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
- CX: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q. Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q. Z: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
- DX: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q. Y: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S. Z: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q.
- EX: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q. Y: seletor em C, terminal de ponteira preta em R e terminal de ponteira vermelha em Q. Z: seletor em A, terminal de ponteira preta em R e terminal de ponteira vermelha em S.
