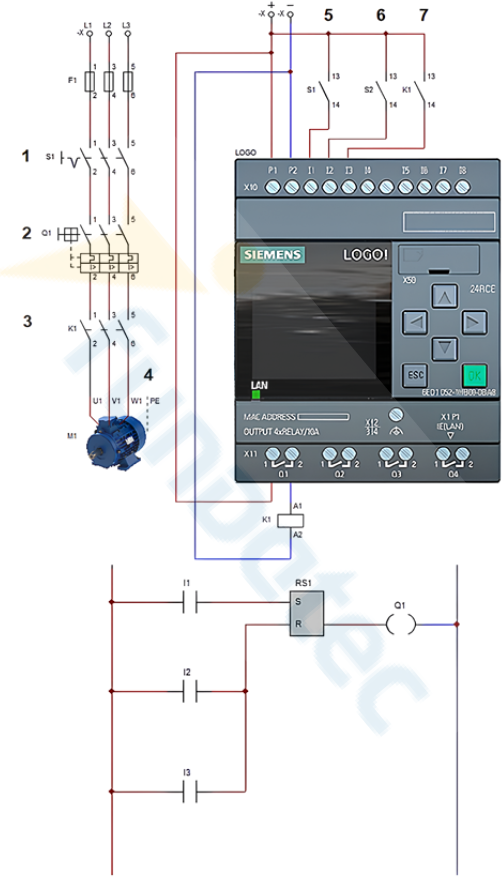

A Linguagem Ladder, também conhecida como Diagrama Ladder ou Lógica Ladder, é uma linguagem de programação gráfica amplamente utilizada para programar Controladores Lógicos Programáveis (CLPs). Analise a figura abaixo, que ilustra um motor e CLP: Para que o motor ligue, deve-se acionar:

1. AA chave 1, que liga as chaves 2, 3 e 6.
2. BAs chaves 1 e 2, que ligam as chaves 3, 5, 6 e 7.
3. CA chave 2, que liga as chaves 3, 6 e 7.
4. DAs chaves 1 e 2, que ligam as chaves 3 e 5.
5. EA chave 1, que liga as chaves 5, 6 e 7.
