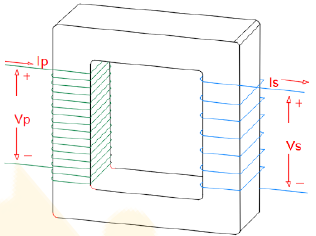

O setor responsável pelas licitações do GHC solicitou ao engenheiro eletricista que apresentasse o cálculo no memorial técnico descritivo referente à subestação transformadora de 300 kVA (com refrigeração a óleo natural), alimentada em média tensão de 13,8 kV e com a tensão no secundário de 380V/220V (trifásico, 4 fios + neutro), como mostra o esboço gráfico da figura abaixo:
Determine a corrente nominal no lado da média tensão e a corrente secundária nominal, respectivamente, considerando raiz de 3 = 1,73.
- A13,55 A e 355,99 A.
- B13,55 A e 465,99 A.
- C13,55 A e 335,99 A.
- D12,55 A e 455,99 A.
- E12,55 A e 355,99 A.
