Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — FUNDATEC 2025
Engenharia ElétricaTeoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc)
- Código
- qa654122
- Banca
- FUNDATEC
- Órgão
- GHC
- Ano
- 2025
- Cargo
- Eng ( )

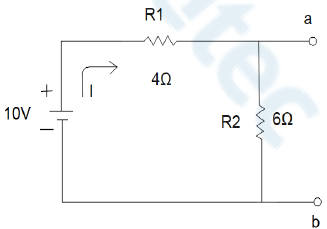

O Teorema de Thévenin é uma ferramenta fundamental na análise de circuitos elétricos, especialmente útil para simplificar circuitos complexos. Ele estabelece que qualquer circuito linear com dois terminais pode ser substituído por um circuito equivalente mais simples, composto por uma única fonte de tensão (Vth) em série com uma única resistência (Rth). Com base no circuito da figura abaixo, determine a tensão e a resistência de Thévenin.
- AVTh = 5 V e RTh = 1,4 Ohms.
- BVTh = 5 V e RTh = 2 Ohms.
- CVTh = 6 V e RTh = 1 Ohms.
- DVTh = 6 V e RTh = 2,4 Ohms.
- EVTh = 6 V e RTh = 2 Ohms.
