Questão de Engenharia Elétrica — Circuitos de Excitação Senoidal, Fasores em C.A., Impedância e Tensão Eficaz — FUNDATEC 2025
Engenharia ElétricaCircuitos de Excitação Senoidal, Fasores em C.A., Impedância e Tensão Eficaz
- Código
- qa654125
- Banca
- FUNDATEC
- Órgão
- GHC
- Ano
- 2025
- Cargo
- Eng ( )

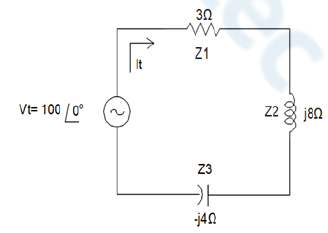

Com base no circuito série CA, clássica na análise de circuitos, apresentado na figura abaixo e nos dados a seguir, assinale a alternativa que indica, correta e respectivamente, o módulo da impedância total e o valor do arco tangente do ângulo.
- θ=arctan (1,33)≈ 53,13 graus (positivo).
- θ=arctan (-1,33)≈ -53,13 graus (negativo).
- θ=arctan (0,75)≈ 36,87 graus (positivo).
- θ=arctan (0,75)≈ -36,87 graus (negativo).
- A6 Ω e -53,13 graus.
- B5 Ω e 53,13 graus.
- C5 Ω e 36,87 graus.
- D6 Ω e -36,87 graus.
- ENenhuma das alternativas anteriores está correta.
