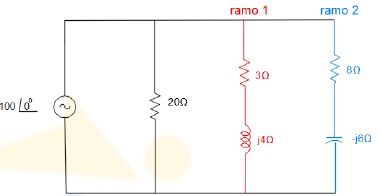

Considere o circuito em paralelo CA abaixo, com resistor em paralelo com as reatâncias indutiva e capacitiva e os dados a seguir, e determine o módulo das impedâncias dos ramos 1 e 2 do circuito e o ângulo de fase, respectivamente.
- θ=arctan(1,33)≈ 53,13 graus (positivo).
- θ=arctan(-1,33)≈ -53,13 graus (negativo).
- θ=arctan(0.75)≈ 36.87 graus (positivo).
- θ=arctan(0.75)≈ -36.87 graus (negativo).
- A5 Ω, ângulo de fase 53,13 graus e 10 Ω, ângulo de fase -36,87 graus.
- B6 Ω, ângulo de fase 53,13 graus e 10 Ω, ângulo de fase 36,87 graus.
- C5 Ω, ângulo de fase 36,87 graus e 10 Ω, ângulo de fase 53,13 graus.
- D6 Ω, ângulo de fase -36,87 graus e 10 Ω, ângulo de fase 53,13 graus.
- E5 Ω, ângulo de fase -53,13 graus e 10 Ω, ângulo de fase -36,87 graus.
