Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — FUNDATEC 2025
Engenharia ElétricaTeoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc)
- Código
- qa654129
- Banca
- FUNDATEC
- Órgão
- GHC
- Ano
- 2025
- Cargo
- Eng ( )

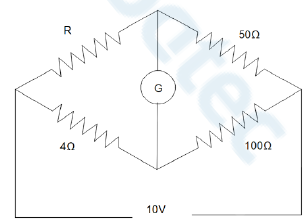

A ponte de Wheatstone é um circuito elétrico muito utilizado para medir com alta precisão a resistência elétrica de um resistor desconhecido e seu funcionamento se baseia no conceito de equilíbrio. Quando a ponte está em equilíbrio, não há corrente elétrica fluindo pelo galvanômetro. Sendo assim, com base na figura abaixo, determine o valor da resistência desconhecida para que o circuito fique em equilíbrio.
- AR = 2 Ohms.
- BR = 2,5 Ohms.
- CR = 3 Ohms.
- DR = 4 Ohms.
- ER = 5 Ohms.
