Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — FUNDATEC 2025
Engenharia ElétricaÁlgebra Booleana e Circuitos Lógicos
- Código
- qa654131
- Banca
- FUNDATEC
- Órgão
- GHC
- Ano
- 2025
- Cargo
- Eng ( )

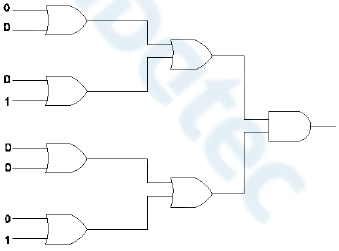

A figura abaixo ilustra um circuito lógico digital composto por múltiplas portas OR e AND interconectadas. Esse tipo de arranjo é característico de um circuito combinacional, e as saídas em qualquer momento dependem exclusivamente dos estados das entradas naquele mesmo instante, sem a presença de elementos de memória. Considerando o circuito lógico digital apresentado e as entradas especificadas (0 ou 1), qual é a principal característica funcional desse tipo de circuito em relação à sua saída?
- AA saída é influenciada por um sinal de clock e por estados anteriores armazenados em flip-flops.
- BOpera como um temporizador, gerando atrasos programáveis baseados nas entradas.
- CA saída é determinada pela sequência temporal das entradas e mantém um estado.
- DComporta-se como um oscilador, produzindo uma onda quadrada contínua.
- EA saída é uma função direta e imediata dos valores atuais das suas entradas.
