Questão de Engenharia Elétrica — Retificadores de Meia Onda e Onda Completa (Carga Resistiva) — FUNDATEC 2025
Engenharia ElétricaRetificadores de Meia Onda e Onda Completa (Carga Resistiva)
- Código
- qa654153
- Banca
- FUNDATEC
- Órgão
- GHC
- Ano
- 2025
- Cargo
- Tec ( )

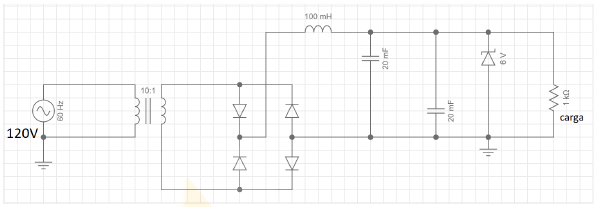

Analise o circuito da figura abaixo e assinale a alternativa correta. Considere que Vz = 6 V e que todos os componentes são ideais.
- AÉ uma fonte CC com circuito retificador de meia onda e, na carga, a tensão é constante de 12 V.
- BÉ uma fonte CC com circuito retificador de onda completa em ponte de quatro diodos retificadores e, na carga, a tensão é constante de 6 V.
- CÉ uma fonte CC com circuito retificador de onda completa com dois diodos retificadores e, na carga, a tensão é constante de 6 V.
- DÉ uma fonte CC com circuito retificador de meia onda e, na carga, a tensão é constante de 6 V.
- EÉ uma fonte CC com circuito retificador de onda completa em ponte de quatro diodos retificadores e, na carga, a tensão é constante de 12 V.
