Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FUNDATEC 2025
Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
- Código
- qa654154
- Banca
- FUNDATEC
- Órgão
- GHC
- Ano
- 2025
- Cargo
- Tec ( )

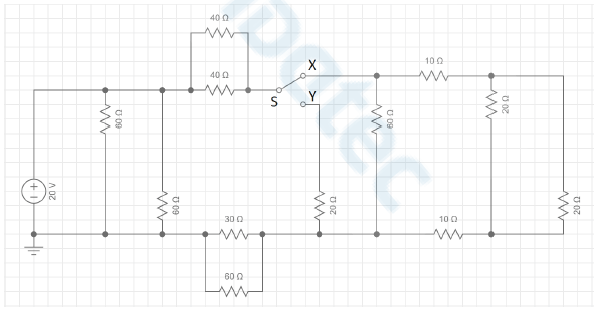

Analise o circuito da figura abaixo e determine a corrente total circulante para as duas posições X (Ix) e Y (Iy) da chave S.
- AIx = 1 A e Iy = 1 A.
- BIx = 1 A e Iy = 2 A.
- CIx = 2 A e Iy = 1 A.
- DIx = 2 A e Iy = 0,5 A.
- EIx = 0,5 A e Iy = 1 A.
