Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — FUNDATEC 2025

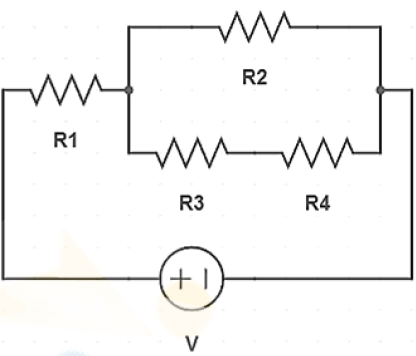

O circuito abaixo é composto por uma fonte de tensão ideal V e quatro resistores idênticos, R_1, R_2, R_3 e R_4, todos com resistência R:   Com base na análise algébrica desse circuito, analise as assertivas a seguir e assinale V, se verdadeiras, ou F, se falsas.   ( ) A resistência equivalente do circuito, vista pela fonte V, é R_{eq} = $\dfrac{5R}{3}$.   ( ) A diferença de potencial sobre o resistor R_2 é exatamente igual à soma das diferenças de potencial sobre R_3 e R_4.   ( ) A diferença de potencial (tensão) sobre o resistor R_3 é V_3=$\dfrac{V}{5}$.   ( ) A corrente que flui através de R_1 é I_1 = $\dfrac{3V}{5R}$..   A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

1. AV – V – F – V.
2. BV – V – V – V.
3. CV – F – V – F.
4. DF – V – V – F.
5. EF – F – F – V.
