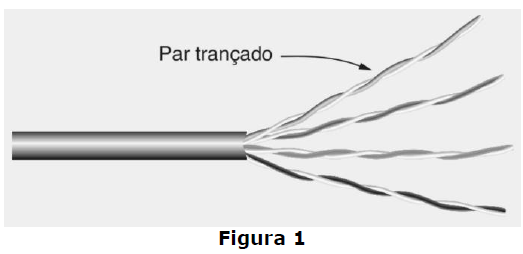

Referente aos vários tipos de cabeamento de pares trançados, a Figura 1 abaixo apresenta um cabo UTP com quatro pares trançados, que consiste em dois fios isolados e levemente trançados. Quatro pares desse tipo normalmente são agrupados em uma capa plástica para proteger os fios e mantê-los juntos. Com base no trecho e na Figura 1 abaixo, o arranjo se refere a qual categoria?
ACategoria 5.
BCategoria 6.
CCategoria 6a.
DCategoria 7.
ECategoria 8.
Revelar gabarito e comentário▾
GabaritoA — Categoria 5.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Cabeamento de par trançado: identificação da categoria
Gabarito: letra A. O arranjo descrito — cabo UTP com quatro pares trançados, formado por dois fios isolados e levemente trançados, agrupados em uma capa plástica — é a descrição clássica do cabo de Categoria 5 (Cat 5), conforme a literatura de redes de computadores. A questão pede a categoria que corresponde exatamente a essa estrutura física, e a fonte de apoio indica que a variedade mais comum empregada em prédios é a Categoria 5e, mas a descrição literal do enunciado — "dois fios isolados e levemente trançados" e "quatro pares agrupados em capa plástica" — é a definição do cabo de Categoria 5.
O cabeamento de par trançado é o meio de transmissão mais utilizado em redes locais (LANs) devido ao baixo custo, à grande disponibilidade e ao desempenho adequado. Ele consiste em pares de fios de cobre entrelaçados, e o trançado tem uma função essencial: reduzir a interferência eletromagnética e a diafonia (crosstalk) entre os pares. Se os fios não fossem trançados, os pares provocariam muitas interferências, degradando a qualidade do sinal.
A estrutura física descrita no enunciado — quatro pares de fios trançados agrupados em uma capa plástica — é comum a várias categorias de cabos UTP. A diferença entre as categorias está nas especificações de desempenho, como largura de banda e taxa de transmissão, e não na estrutura física básica. A Categoria 5 (Cat 5) foi a primeira a suportar Ethernet de 100 Mbps (Fast Ethernet) com largura de banda de 100 MHz, e sua descrição física é exatamente a que o enunciado apresenta.
A Categoria 5e (Cat 5e) é uma versão aprimorada da Cat 5, com especificações mais rígidas para reduzir a diafonia e suportar Gigabit Ethernet (1 Gbps). A Categoria 6 (Cat 6) opera com largura de banda de 250 MHz e suporta 1 Gbps, podendo alcançar 10 Gbps em distâncias de até 55 metros. A Categoria 6a (Cat 6a) opera com 500 MHz e suporta 10 Gbps em distâncias de até 100 metros. A Categoria 7 (Cat 7) opera com 600 MHz e suporta 10 Gbps, com blindagem individual nos pares e global. A Categoria 8 (Cat 8) opera com 2 GHz e suporta 40 Gbps, mas apenas em distâncias curtas de até 30 metros, sendo usada em datacenters.
A pegadinha desta questão está na descrição genérica do cabo UTP: a estrutura física de quatro pares trançados em capa plástica é comum a todas as categorias, mas a fonte de apoio identifica essa descrição como sendo da Categoria 5. A banca explora a confusão entre as categorias, especialmente porque a Cat 5e é a mais comum em prédios atualmente. No entanto, o enunciado descreve literalmente a Cat 5, não a Cat 5e.
Guarde a distinção: a estrutura física (quatro pares trançados em capa plástica) é a mesma para todas as categorias UTP; o que muda é a especificação de desempenho (largura de banda e taxa de transmissão). A descrição do enunciado é a definição clássica da Categoria 5, e é nela que a alternativa correta se ancora.
A descrição do enunciado — "dois fios isolados e levemente trançados" e "quatro pares agrupados em capa plástica" — é a definição literal do cabo de Categoria 5 (Cat 5). A fonte de apoio confirma: "Um par trançado de Categoria 5e consiste em dois fios isolados e levemente trançados. Quatro pares desse tipo normalmente são agrupados em uma capa plástica". Embora a fonte mencione a Cat 5e, a descrição física é idêntica à da Cat 5, e o enunciado pede a categoria correspondente ao arranjo descrito, que é a Cat 5.
Alternativa B — ❌ Incorreta
A Categoria 6 (Cat 6) tem especificações mais rígidas que a Cat 5, com largura de banda de 250 MHz e suporte a 10 Gbps em distâncias de até 55 metros. A descrição física do enunciado não menciona essas especificações, e a Cat 6 é uma evolução da Cat 5, não a categoria descrita. A banca tenta confundir o candidato com uma categoria superior, mas a descrição é da Cat 5.
Alternativa C — ❌ Incorreta
A Categoria 6a (Cat 6a) opera com largura de banda de 500 MHz e suporta 10 Gbps em distâncias de até 100 metros. É uma versão aprimorada da Cat 6, com especificações ainda mais rígidas. A descrição do enunciado não corresponde a essa categoria, pois não menciona as características de desempenho que a distinguem.
Alternativa D — ❌ Incorreta
A Categoria 7 (Cat 7) opera com largura de banda de 600 MHz e suporta 10 Gbps, com blindagem individual nos pares (S/FTP) e global. A descrição do enunciado menciona um cabo UTP (sem blindagem), o que exclui a Cat 7, que é um cabo blindado. A banca tenta confundir com uma categoria superior, mas a estrutura descrita é UTP, não blindada.
Alternativa E — ❌ Incorreta
A Categoria 8 (Cat 8) opera com largura de banda de 2 GHz e suporta 40 Gbps, mas apenas em distâncias de até 30 metros, sendo usada em datacenters. A descrição do enunciado não corresponde a essa categoria, que é a mais recente e tem especificações muito superiores. A banca tenta confundir com a categoria mais avançada, mas a descrição é da Cat 5.
NÃO CAIA NESSA!
A banca descreve a estrutura física genérica do cabo UTP (quatro pares trançados em capa plástica) e espera que o candidato associe a categoria mais comum ou mais avançada. No entanto, a descrição literal é da Categoria 5, não da Cat 5e, Cat 6 ou superiores. A pegadinha está em não confundir a estrutura física (igual em todas as categorias) com as especificações de desempenho (que diferenciam as categorias).
PEGA ESSA DICA!
Para identificar a categoria de um cabo de par trançado, observe as especificações de desempenho (largura de banda e taxa de transmissão), não apenas a estrutura física. A estrutura de quatro pares trançados em capa plástica é comum a todas as categorias UTP. Memorize a tabela de categorias: Cat 5 (100 MHz, 100 Mbps), Cat 5e (100 MHz, 1 Gbps), Cat 6 (250 MHz, 1 Gbps/10 Gbps até 55m), Cat 6a (500 MHz, 10 Gbps), Cat 7 (600 MHz, 10 Gbps/40 Gbps até 50m), Cat 8 (2 GHz, 40 Gbps até 30m).
