Questão de Engenharia Civil — Desenho na Engenharia Civil — MSConcursos 2023

Engenharia CivilDesenho na Engenharia Civil
Código
qg003564
Banca
MSConcursos
Órgão
Prefeitura de Patrocínio - MG
Ano
2023
Nível
Médio
Cargo
MS CONCURSOS - - Desenhista

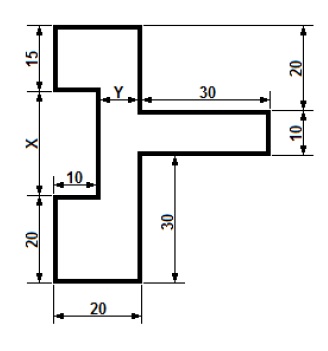

Observe o desenho técnico sabendo que suas dimensões estão em centímetros, indique a alternativa correta para as medidas X e Y.Imagem associada para resolução da questão
  1. AX = 2,5 cm e Y = 1,0 cm.
  2. BX = 350 mm e Y = 200 cm.
  3. CX = 35 cm e Y = 2,0 cm.
  4. DX = 250 mm e Y = 100 mm.
Revelar gabarito e comentário

GabaritoD — X = 250 mm e Y = 100 mm.
