Questão de Engenharia Civil — Instalações em Engenharia Civil — NC-UFPR 2023

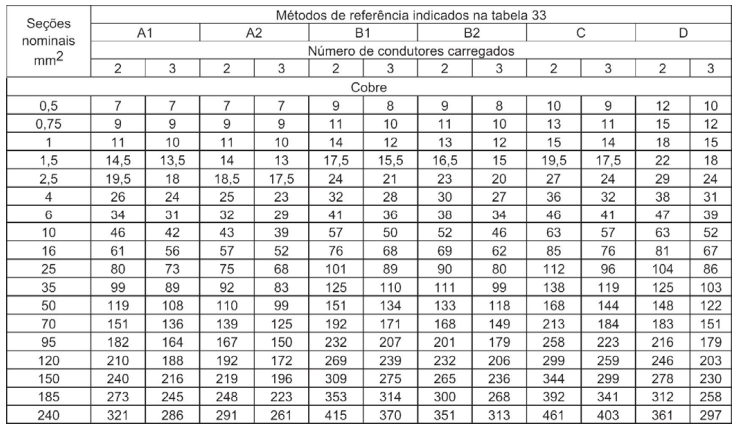

Especifique a seção do condutor comercial de cobre, utilizando o método da capacidade de condução de corrente, com corrente corrigida, conforme ABNT NBR 5410 de acordo com o método de instalação, para uma instalação elétrica de baixa tensão de um circuito monofásico com potência de 8300 W (fase-neutro, instalação de 127 V, isolação de P.V.C. e fator de potência total do circuito, FP, de 0,9) e que passa por um eletroduto (de 2 circuitos, k3 = 0,7) embutido na alvenaria (k2 = 1,0). Considere a temperatura ambiente de 40º (k1 = 0,9), o método de instalação B1 e 3 condutores carregados. A relação entre a seção do condutor e a capacidade de condução de corrente corrigida pode ser estimada pela tabela 36 da ABNT NBR 5410.De acordo com as informações apresentadas, assinale a alternativa que apresenta a correta seção do condutor comercial de cobre especificada (use 1 casa decimal apenas em seus cálculos, arredondando quando necessário).

1. A50 mm²
2. B35 mm²
3. C25 mm²
4. D16 mm²
5. E10 mm²
