Questão de Engenharia Elétrica — Análise de SEP — NUCEPE 2023
Engenharia ElétricaAnálise de SEP
- Código
- qg007811
- Banca
- NUCEPE
- Órgão
- UESPI
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

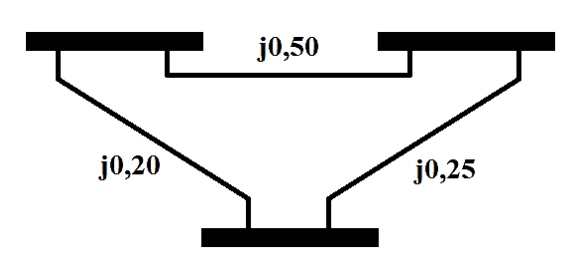

Um diagrama unifilar de um Sistema Elétrico de Potência é mostrado na figura abaixo. Quais os elementos da diagonal principal da matriz admitância Y são em p.u ?
Fonte: AILSON, P. M. MOURA, A. A. F. ROCHA, E. P. R. Engenharia de sistemas de potência.Artliber. 2018. (Adaptada).
Fonte: AILSON, P. M. MOURA, A. A. F. ROCHA, E. P. R. Engenharia de sistemas de potência.Artliber. 2018. (Adaptada).- Aj0,7; j0,75; j0,45
- B- j0,7; - j0,75; - j0,45
- C- j7,0; - j6,0; - j9,0
- Dj7,0; - j6,0; - j9,0
- E- j0,7; j0,75; - j0,45
