Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — NUCEPE 2023
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qg007814
- Banca
- NUCEPE
- Órgão
- UESPI
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

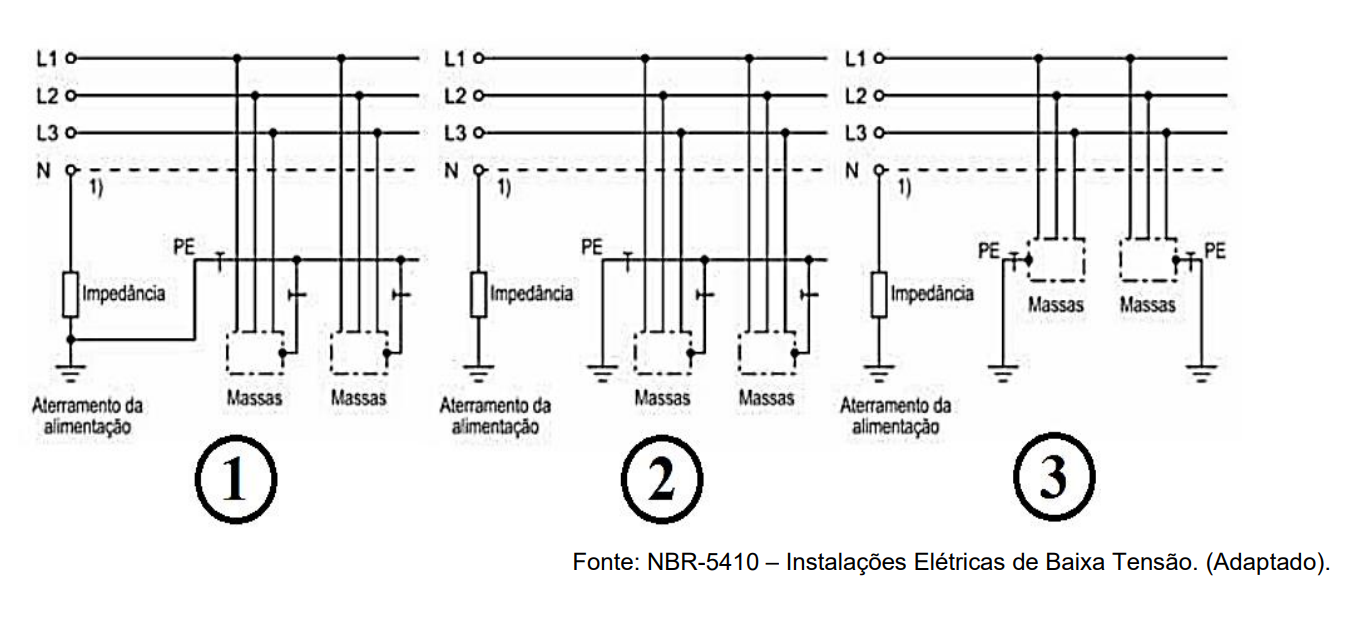

De acordo com a NBR 5410 – Instalações Elétricas de Baixa Tensão, no esquema IT de aterramento, todas as partes vivas são isoladas da terra ou um ponto de alimentação é aterrado através de impedância. Observe a figura abaixo e assinale a alternativa que contenha corretamente a descrição desse tipo de aterramento nas figuras 1, 2 e 3 abaixo.
- Amassas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação; 2-massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 3- massas coletivamente aterradas no mesmo eletrodo da alimentação.
- Bmassas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 2- massas individualmente aterradas no mesmo eletrodo da alimentação; 3- massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação.
- C1- massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 2- massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação; 3- massas individualmente aterradas no mesmo eletrodo da alimentação.
- D1- massas individualmente aterradas no mesmo eletrodo da alimentação; 2- massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 3- massas sem aterramento de alimentação distribuído e independentes da rede.
- E1-massas coletivamente aterradas no mesmo eletrodo da alimentação; 2-massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 3-massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação.
