Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — NUCEPE 2023
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg007815
- Banca
- NUCEPE
- Órgão
- UESPI
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

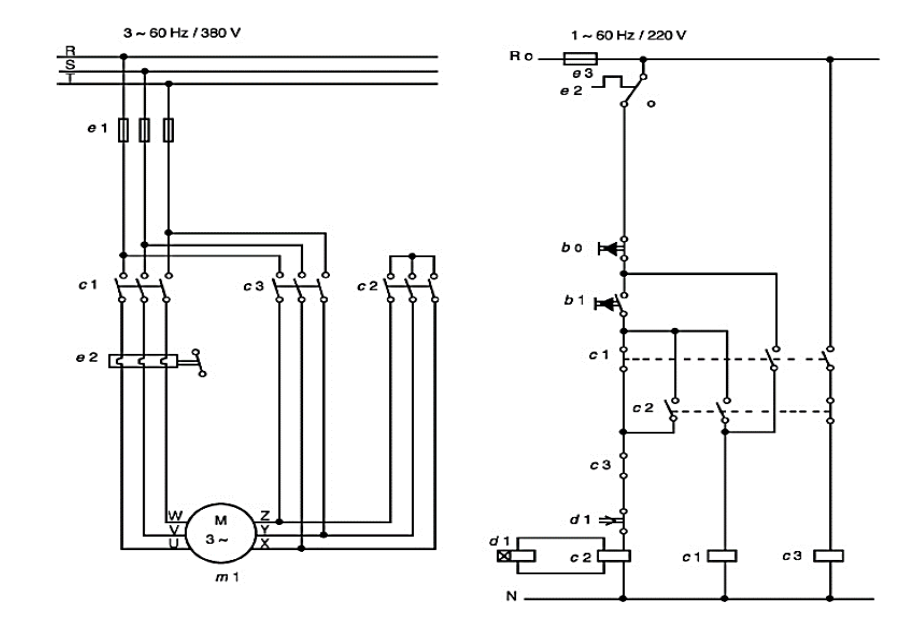

Motores trifásicos são máquinas elétricas muito difundidas na indústria, sendo utilizados nas mais diversas etapas de processos industriais, devido, entre outros fatores, a sua economia, dimensão reduzida e versatilidade.Fonte: CREDER, H. Instalações elétricas. Atualização e revisão Luiz Sebastião Costa. Rio de Janeiro: LTC, 2016. p. 198.Com base no esquema de ligação do motor trifásico abaixo, avalie as seguintes afirmações:
I. O botão de comando b1 aciona o contactor c2 e, ao mesmo tempo, o dispositivo de retardamento d1; o contato fechador de c2 atua sobre o contato de c1, fechando a bobina c1 do contactor da rede. Assim, o motor parte em estrela.II. Decorrido o tempo de retardamento, o contato abridor d1 opera, e o contactor c2 é desligado. Quando o contato abridor de c3 abre, fecha o contactor c2, pois o contato fechador de c1 já estava fechado quando c1 ligou. O motor opera em triângulo.III. Se quisermos parar o motor, acionamos o botão b0, interrompendo o contactor de rede c3. O contato fechador de c1 abre-se e aciona o dispositivo de retardamento d1; o contactor é desligado, e o motor para.IV. O comando elétrico do esquema de ligação não realiza o acionamento dos contactores c1, c2 e c3 ao mesmo tempo.Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
I. O botão de comando b1 aciona o contactor c2 e, ao mesmo tempo, o dispositivo de retardamento d1; o contato fechador de c2 atua sobre o contato de c1, fechando a bobina c1 do contactor da rede. Assim, o motor parte em estrela.II. Decorrido o tempo de retardamento, o contato abridor d1 opera, e o contactor c2 é desligado. Quando o contato abridor de c3 abre, fecha o contactor c2, pois o contato fechador de c1 já estava fechado quando c1 ligou. O motor opera em triângulo.III. Se quisermos parar o motor, acionamos o botão b0, interrompendo o contactor de rede c3. O contato fechador de c1 abre-se e aciona o dispositivo de retardamento d1; o contactor é desligado, e o motor para.IV. O comando elétrico do esquema de ligação não realiza o acionamento dos contactores c1, c2 e c3 ao mesmo tempo.Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.- AI e II
- BII e III
- CI e IV
- DI e III
- EII e IV
