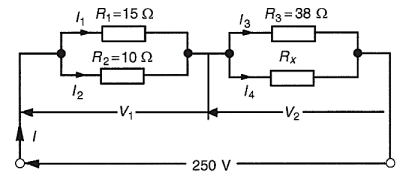

A análise de consumo, segundo a configuração de cargas em circuitos elétricos, é um aspecto fundamental para o dimensionamento de proteções e capacidade da instalação. Para o circuito mostrado na figura abaixo, sabe-se que a potência total dissipada no mesmo é 2,5kW.
Fonte: BIRD, J. Electrical Circuit: Theory and Technology. 6th ed. New York: Routledge, 2017. Adaptada.Qual é o valor da resistência Rx no circuito em questão?
Fonte: BIRD, J. Electrical Circuit: Theory and Technology. 6th ed. New York: Routledge, 2017. Adaptada.Qual é o valor da resistência Rx no circuito em questão?- A25 Ω
- B38 Ω
- C19 Ω
- D15 Ω
- E40 Ω
