Questão de Arquitetura — Instalações Prediais — OBJETIVA 2023

ArquiteturaInstalações Prediais
Código
qg010658
Banca
OBJETIVA
Órgão
Prefeitura de Chiapeta - RS
Ano
2023
Nível
Superior
Cargo
Arquiteto

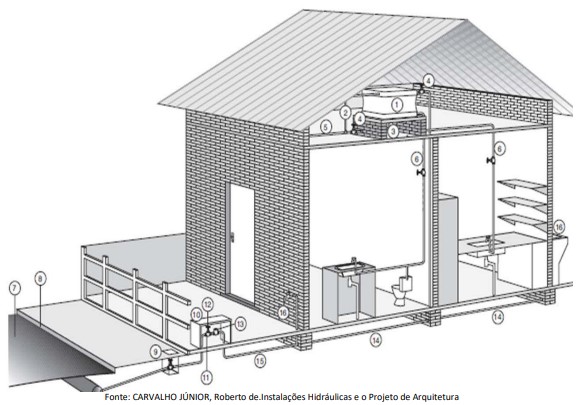

Considerando-se o sistema de distribuição de água mista representado a seguir pela figura A, assinalar a alternativa que apresenta a sequência CORRETA:Imagem associada para resolução da questão
  1. A1-reservatório, 2-registro, 3-limpeza, 4-ladrão, 5-saída na calçada, 6-distribuição, 7-rua, 8-guia, 9-registro na calçada, 10-abrigo cavalete, 11-cavalete, 12-hidrômetro, 13-registro, 14-alimentação, 15-instalação predial, 16-distribuição direta.
  2. B1-reservatório, 2-registro, 3-limpeza, 4-ladrão, 5-saída na calçada, 6-distribuição, 7-rua, 8-guia, 9-registro na calçada, 10-abrigo cavalete, 11-cavalete, 12-registro, 13-hidrômetro, 14-alimentação, 15-instalação predial, 16-distribuição direta.
  3. C1-reservatório, 2-ladrão, 3-limpeza, 4-registro, 5-saída na calçada, 6-distribuição, 7-rua, 8-guia, 9-registro na calçada, 10-abrigo cavalete, 11-cavalete, 12-registro, 13-hidrômetro, 14-alimentação, 15-instalação predial, 16-distribuição direta.
  4. D1-reservatório, 2-ladrão, 3-limpeza, 4-registro, 5-saída na calçada, 6-distribuição, 7-rua, 8-guia, 9-registro na calçada, 10-abrigo cavalete, 11-hidrômetro, 12-registro, 13-cavalete, 14-alimentação, 15-instalação predial, 16-distribuição direta.
Revelar gabarito e comentário

GabaritoC — 1-reservatório, 2-ladrão, 3-limpeza, 4-registro, 5-saída na calçada, 6-distribuição, 7-rua, 8-guia, 9-registro na calçada, 10-abrigo cavalete, 11-cavalete, 12-registro, 13-hidrômetro, 14-alimentação, 15-instalação predial, 16-distribuição direta.
