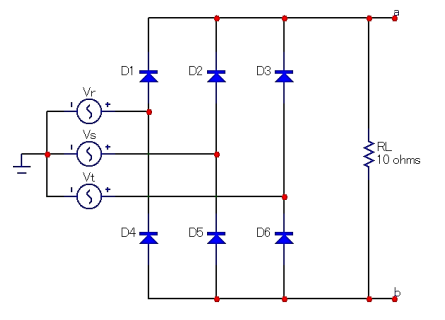

A ponte de Graetz é uma das estruturas mais empregadas em eletrônica de potência para retificação trifásica. O circuito abaixo mostra uma ponte de Graetz alimentada por uma tensão trifásica de 380 Vrms / 60 Hz, cujas tensões de fase Vr, Vs e Vt possuem amplitude de 220 Vrms. Analisar os itens abaixo em relação ao funcionamento da ponte de Graetz, considerando-se os componentes do circuito ideais:
I. Cada diodo do circuito conduz durante um intervalo igual a 120°.II. A frequência da componente fundamental da tensão na carga RL (Vab) é igual a três vezes o valor da frequência da fonte de alimentação trifásica.III. Existem sempre dois diodos em condução para qualquer instante de tempo.Está(ão) CORRETO(S):
I. Cada diodo do circuito conduz durante um intervalo igual a 120°.II. A frequência da componente fundamental da tensão na carga RL (Vab) é igual a três vezes o valor da frequência da fonte de alimentação trifásica.III. Existem sempre dois diodos em condução para qualquer instante de tempo.Está(ão) CORRETO(S):- ASomente o item I.
- BSomente o item III.
- CSomente os itens I e III.
- DSomente os itens I e II.
- ENenhum dos itens.
