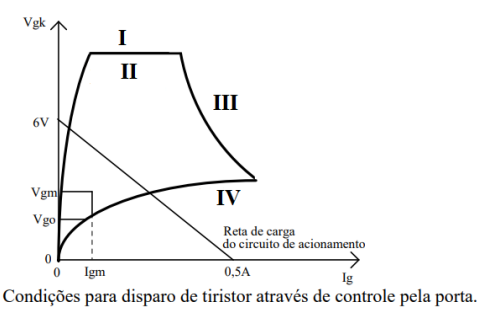

O nome tiristor engloba uma família de dispositivos semicondutores que operam em regime chaveado, tendo em comum uma estrutura de quatro camadas semicondutoras em uma sequência p-n-p-n, apresentandose um funcionamento biestável. Considerando-se o gráfico Tensão × Corrente abaixo, que expressa as condições para disparo de tiristor através de controle pela porta, assinalar a alternativa que identifica CORRETAMENTE os elementos do gráfico:
- AII. Máxima potência instantânea de gate; I. Limite de baixa corrente.
- BII. Limite de alta corrente; III. Máxima tensão de gate. .
- CIII. Máxima potência instantânea de gate; I. Limite de alta corrente.
- DIV. Limite de alta corrente; III. Máxima potência instantânea de gate.
- EII. Máxima tensão de gate; IV. Máxima potência instantânea de gate.
