Questão de Engenharia Elétrica — Análise de SEP — PR-4 UFRJ 2023

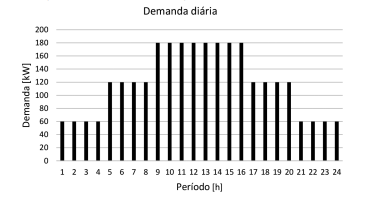

Uma indústria, com capacidade de carga instalada de 250 kW, apresenta a curva de demanda diária representada no gráfico a seguir. Assinale a alternativa que apresenta o fator de demanda (fd ) e o fator de carga (fc ) dessa instalação.

1. Af d = 0,72 e fc = 0,67
2. Bf d = 0,67 e fc = 0,72
3. Cf d = 0,72 e fc = 0,80
4. Df d = 0,80 e fc = 0,67
5. Ef d = 0,80 e fc = 0,80
