Questão de Eletrônica — Análise de Circuitos — PR-4 UFRJ 2023

EletrônicaAnálise de Circuitos
Código
qg021316
Banca
PR-4 UFRJ
Órgão
UFRJ
Ano
2023
Nível
Médio
Cargo
PR-4 - - Técnico de Laboratório - Eletrônica

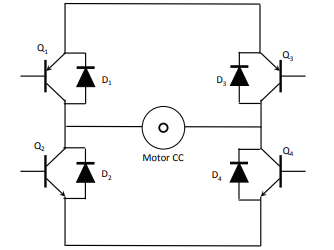

Observe o diagrama do circuito apresentado. Trata-se de um arranjo chamado de “ponte H”, utilizado para acionamento, por exemplo, de motores de corrente contínua.Imagem associada para resolução da questãoEm relação à presença dos quatro diodos, assinale a alternativa correta.
  1. AA presença dos quatro diodos permite aumentar a zona de controle de velocidade do motor
  2. BO uso dos diodos tem por objetivo reduzir o tempo de chaveamento dos transistores.
  3. CAtravés dos diodos, consegue-se um efeito de circulação de corrente, capaz de elevar o campo magnético produzido no motor.
  4. DA presença dos quatro diodos tem por objetivo oferecer proteção aos transistores contra o surgimento de tensões e correntes devidas ao chaveamento do motor.
  5. EOs diodos permitem realizar o acionamento do motor com tensões maiores.
Revelar gabarito e comentário

GabaritoD — A presença dos quatro diodos tem por objetivo oferecer proteção aos transistores contra o surgimento de tensões e correntes devidas ao chaveamento do motor.

Link permanente: /questoes/qg021316
