Questão de Eletrônica — Análise de Circuitos — PR-4 UFRJ 2023
EletrônicaAnálise de Circuitos
- Código
- qg021323
- Banca
- PR-4 UFRJ
- Órgão
- UFRJ
- Ano
- 2023
- Nível
- Médio
- Cargo
- PR-4 - - Técnico de Laboratório - Eletrônica

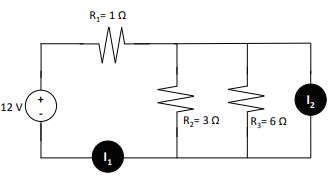

Os instrumentos de medição de grandezas elétricas, como os amperímetros, voltímetros e ohmímetros, possuem particularidades muito específicas no seu uso, no que se refere ao seu posicionamento com relação aos componentes, o que significa, por exemplo, posicionar os instrumentos em série, paralelo ou com o circuito desenergizado. É fundamental, na realização de uma medição, que o instrumento não interfira no funcionamento do circuito.Neste contexto, observe o circuito esquematizado na figura. Assinale a alternativa que apresenta o tipo de instrumento representado por I₁ e I₂ (amperímetros, voltímetros ou ohmímetros) e sua respectiva leitura.
- AI₁ é um amperímetro que indica 4 A e I₂ é um ohmímetro que indica 6 Ω.
- BI₁ é um voltímetro que indica 4 V e I₂ é um amperímetro que indica 8 A.
- CI₁ é um amperímetro que indica 4 A e I₂ é um ohmímetro que indica 2 Ω.
- DI₁ é um voltímetro que indica 4 A e I₂ é um amperímetro que indica 8 V.
- EI₁ é um amperímetro que indica 4 A e I₂ é um voltímetro que indica 8 V.
