- PR-4 - - Técnico de Laboratório - Eletrônica

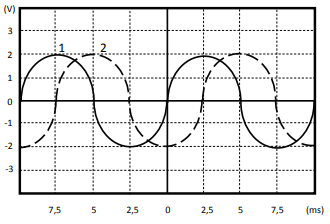

Os osciloscópios são instrumentos de medição relevantes no que se refere à medição de sinais elétricos e seus parâmetros. Podem medir frequência, período, amplitude e, inclusive, fase. Considere, na imagem, que a escala vertical está ajustada para 1 V / divisão e a escala horizontal está ajustada para 2,5 ms / divisão.
Neste contexto, pode-se afirmar que:
Neste contexto, pode-se afirmar que:- Ao sinal 1 está adiantado de 45º em relação ao sinal 2 e ambos têm frequência de 10 Hz.
- Bo sinal 1 está atrasado de 90º em relação ao sinal 2 e ambos têm frequência de 100 Hz.
- Co sinal 1 está adiantado de 45º em relação ao sinal 2 e ambos têm frequência de 1000 Hz.
- Do sinal 1 está adiantado de 90º em relação ao sinal 2 e ambos têm frequência de 100 Hz.
- Eo sinal 1 está atrasado de 90º em relação ao sinal 2 e ambos têm frequência de 1000 Hz.
