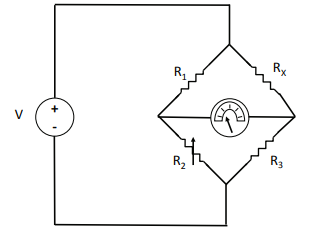

O circuito apresentado abaixo é composto por uma fonte de tensão, quatro resistores e um medidor de corrente na posição central. Assinale a alternativa que indica, dentre as opções abaixo, o nome do circuito apresentado e o seu propósito.
- APonte de Wheatstone, cujo propósito é testar o indicador de corrente.
- BPonte de Wheatstone, cujo propósito é medir o valor de um resistor com precisão.
- CPonte de Wheatstone, cujo propósito é verificar a potência liberada pelos resistores.
- DPonte de Maxwell, cujo propósito é medir um resistor desconhecido.
- EPonte de Maxwell, cujo propósito é testar um indicador de corrente.
