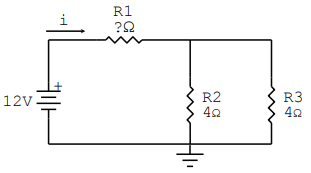

No circuito apresentado, o resistor R1 tem o seu código de cores danificado, de modo que não é possível verificar a cor da terceira faixa de seu código de cores. Sabe-se que as duas primeiras faixas são, na sequência, marrom e preto, e que a corrente “i”, indicada, vale 1 A. Assinale a alternativa que apresenta a cor da última faixa.
- AMarrom.
- BPreto.
- CVermelho.
- DPrata.
- ELaranja.
