Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — PR-4 UFRJ 2023

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg021337
Banca
PR-4 UFRJ
Órgão
UFRJ
Ano
2023
Nível
Médio
Cargo
PR-4 - - Técnico de Laboratório - Elétrica

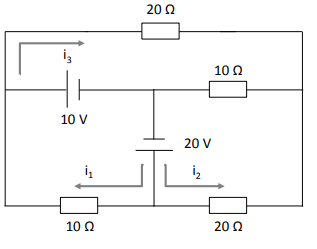

Considere o circuito elétrico mostrado na figura a seguir.Imagem associada para resolução da questãoAssinale a alternativa que apresenta os valores das correntes i₁ , i₂ e i₃ , respectivamente.
  1. Ai1 = 1 A; i₂ = 0,625 A; i3 = 0,125 A
  2. Bi₁ = 1 A; i₂ = 0,125 A; i₃ = 0,625 A
  3. Ci₁ = 0,125 A; i₂ = 0,625 A; i₃ = 1 A
  4. Di₁ = 1 A; i₂ = 0,625 A; i₃ = 0,625 A
  5. Ei₁ = 0,125 A; i₂ = 0,125 A; i₃ = 0,625 A
Revelar gabarito e comentário

GabaritoA — i1 = 1 A; i₂ = 0,625 A; i3 = 0,125 A
