Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — PR-4 UFRJ 2023

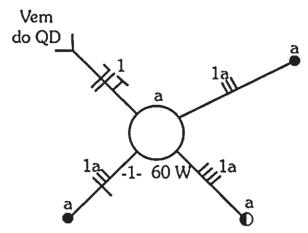

Os esquemas unifilares, também chamados de diagramas unifilares, são desenhos técnicos que representam, de forma simplificada, o sistema elétrico de uma determinada instalação, desde a origem até os quadros de distribuição de circuitos. Considere o diagrama apresentado na figura a seguir.Podemos afirmar que se trata de um acionamento de uma lâmpada por meio de:

1. Adois interruptores simples e um interruptor duplo.
2. Btrês interruptores simples.
3. Cdois interruptores simples em conjunto com um interruptor paralelo.
4. Dtrês interruptores paralelos.
5. Edois interruptores paralelos em conjunto com um interruptor intermediário.
