Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Prefeitura de Bauru - SP 2023

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg022661
Banca
Prefeitura de Bauru - SP
Órgão
Prefeitura de Bauru - SP
Ano
2023
Nível
Superior
Cargo
Engenheiro Eletricista

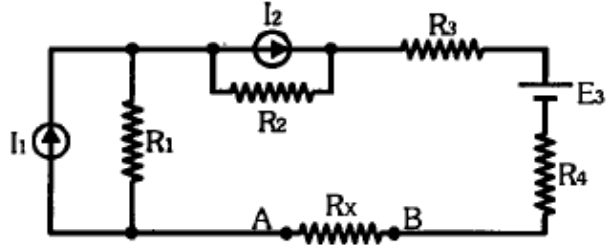

No circuito a seguir, determine a corrente e a tensão no resistor RX.Imagem associada para resolução da questãoDados:I1 = 20mA; I2 = 15mA; E3 = 300V; R1= 10KΩ; R2 = 12 KΩ; R3 = 2,2 KΩ;R4 = 1 KΩ; RX = 4,7 KΩ.
  1. AIx = 1,67mA e Vx = 10,55 V.
  2. BIx = 2,67mA e Vx = 12,55 V.
  3. CIx = 5,67mA e Vx = 22,55 V.
  4. DIx = 10,67mA e Vx = 32,55 V.
Revelar gabarito e comentário

GabaritoB — Ix = 2,67mA e Vx = 12,55 V.
