Questão de Engenharia Mecânica — Sistemas Mecânicos — Prefeitura de Bauru - SP 2023

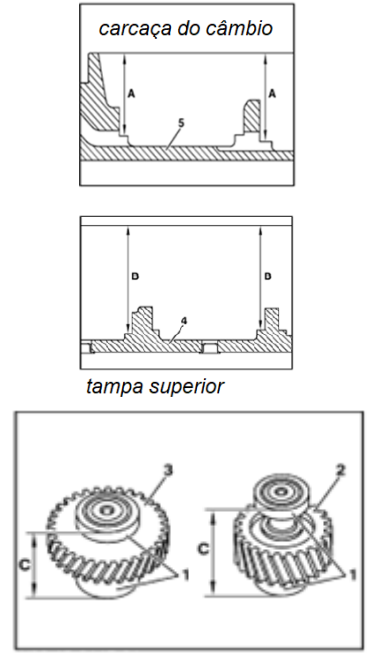

Em um sistema de transmissão de uma máquina de terraplanagem temos um eixo responsável pela engrenagem inversora de marcha ré, este eixo é montado entre a carcaça do câmbio e a tampa superior, e deve trabalhar com uma folga axial de 0,06 mm. Avaliando o desenho técnico das peças em questão e os dados pertinentes a esse sistema, responda qual o valor ideal da arruela compensadora?- Medida (A) = 10,1mm - Medida (B) = 10,5mm - Medida (C) = 19,84mm

1. A0,76 mm
2. B0,62 mm
3. C0,70 mm
4. D0,82 mm
