Questão de Engenharia Civil — Desenho na Engenharia Civil — UEM 2023
Engenharia CivilDesenho na Engenharia Civil
- Código
- qg042422
- Banca
- UEM
- Órgão
- UEM
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Civil

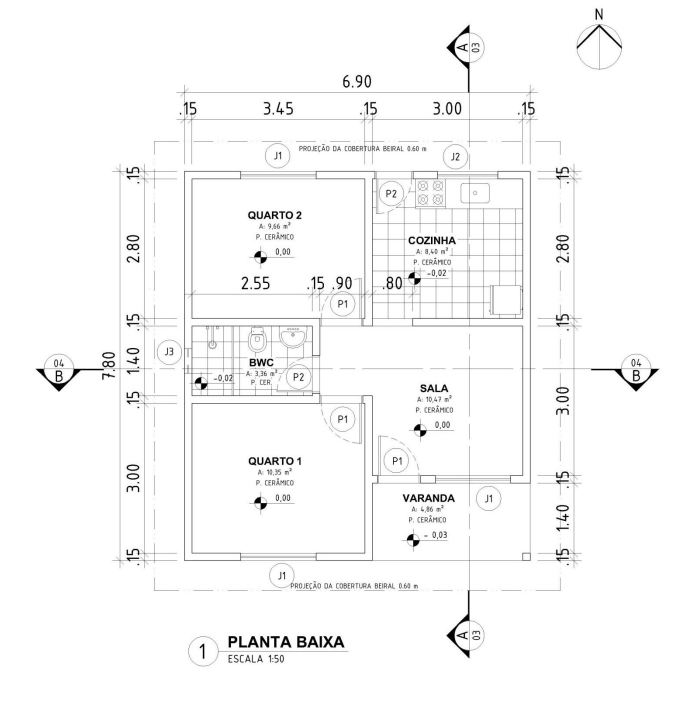

De acordo com a figura da planta baixa e a NBR 6492:2021, assinale a alternativa que apresenta uma afirmação INCORRETA.Dados: P1 = 0,80m; P2 = 0,70m; J1 = 1,50m; J2 = 1,20m e J3 = 0,50m.
- AO desenho da janela do BWC está representado com linha tracejada porque o peitoril está acima de 1,50m.
- BA planta baixa apresenta a quantidade de cortes exigido pela NBR 6492:2021.
- CA linha que representa a projeção da cobertura está certa, traço dois pontos estreita.
- DO rodapé da sala tem 12,5m.
- EOs quartos recebem maior incidência da radiação solar no período mais quente do dia.
