Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — UEM 2023

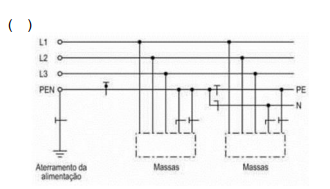

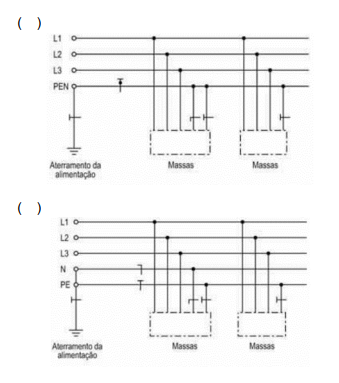

A normativa ABNT NBR 5410/2008 é uma das mais importantes diretrizes no que se refere a instalações elétricas em baixa tensão no Brasil. Ela estabelece as condições mínimas de segurança que devem ser seguidas na concepção, execução, operação e manutenção de instalações elétricas em edificações e áreas de risco, com o objetivo de preservar a integridade das pessoas e a segurança do patrimônio. Dentre os diversos itens abordados na norma, consta-se o sistema de aterramento. Compreende-se que o sistema de aterramento é fundamental para garantir a segurança das instalações elétricas, proporcionando uma via segura para a dissipação de correntes de falha e evitando o acúmulo de tensões perigosas. Os diferentes esquemas de aterramento são definidos na norma para atender às necessidades específicas de cada instalação e às condições de operação. Entre os esquemas de aterramento mais comuns, destaca-se o esquema TN, o qual é definido por possuir um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção, há três variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção.Neste contexto, relacione corretamente os esquemas de conexões do tipo TN dispostos nas figuras a seguir. I. Esquema TN-S. II. Esquema TN – C – S. III. Esquema TN – C.

1. AI, II e III.
2. BII, I, III.
3. CIII, II, I.
4. DII, III, I.
5. EIII, I, II.
