Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UEM 2023

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg042494
Banca
UEM
Órgão
UEM
Ano
2023
Nível
Superior
Cargo
Engenheiro Eletricista

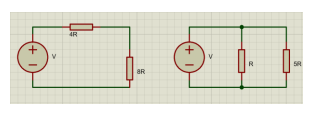

Sobre os circuitos série e paralelo mostrados na figura a seguirImagem associada para resolução da questãoé correto afirmar que
  1. Aa corrente total do circuito divisor de tensão é V/R .
  2. Ba tensão no resistor 8R é 2/3 da tensão total do circuito.
  3. Ca tensão no resistor 4R é 2/3 da tensão total do circuito.
  4. Da corrente no resistor R é 1/6 da corrente do circuito.
  5. Ea tensão no resistor 5R é 5/6 da tensão do circuito.
Revelar gabarito e comentário

GabaritoB — a tensão no resistor 8R é 2/3 da tensão total do circuito.
