Questão de Eletricidade — Circuitos Elétricos em Eletricidade — UFES 2023
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg042656
- Banca
- UFES
- Órgão
- UFES
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de laboratório/Área: Industrial (perfil: Elétrica)

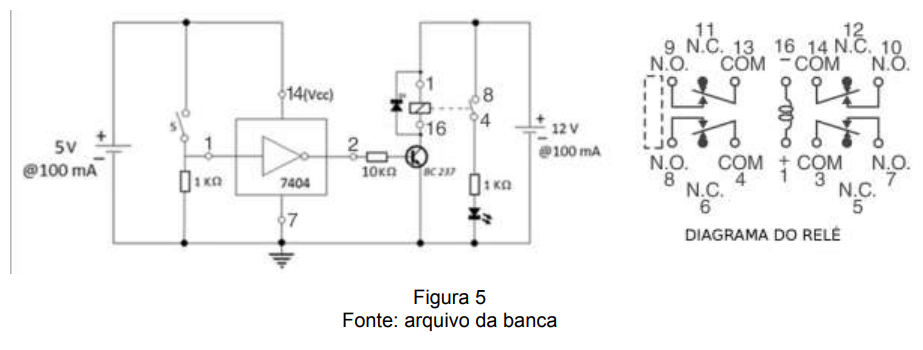

Considere a Figura 5, que apresenta um circuito para exemplificar o acionamento de cargas em circuitos digitais a partir de circuitos integrados (CIs) de baixa corrente.
A partir do circuito e do diagrama do relé, é CORRETO o que se afirma em:
A partir do circuito e do diagrama do relé, é CORRETO o que se afirma em:- AA) O resistor de 1k ohm, na entrada do CI 7404 é conhecido como resistor de pull-up.
- BAo fechar a chave S, o LED se apaga.
- CO diodo de roda livre protege o transistor quando o transistor é ligado.
- DAo fechar a chave S, os terminais 8 e 4 do relé ficam conectados.
- EO diodo de roda livre está conectado de forma invertida.
