Questão de Eletricidade — Circuitos Elétricos em Eletricidade — UFES 2023
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg042657
- Banca
- UFES
- Órgão
- UFES
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico de laboratório/Área: Industrial (perfil: Elétrica)

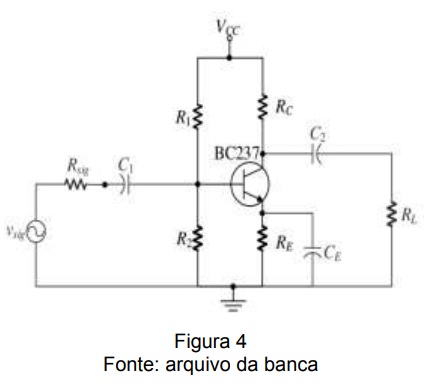

Considere a configuração amplificadora apresentada na Figura 4, na qual uma fonte de sinal vsig(t) é acoplada à entrada do transistor e a saída é obtida sobre o resistor RL.
Sobre a configuração do circuito, é CORRETO afirmar que ela é
Sobre a configuração do circuito, é CORRETO afirmar que ela é- Abase-comum, com boa resposta em altas frequências.
- Bmuito utilizada em estágios de saída de amplificadores de tensão.
- Cdreno-comum, com inversão de fase, muito utilizada em circuitos de potência.
- Dcoletor-comum, pois apresenta ganho de tensão unitário e baixa impedância de saída.
- Eemissor-comum, com inversão de fase da saída em relação à entrada e com ganho de tensão maior que 1.
