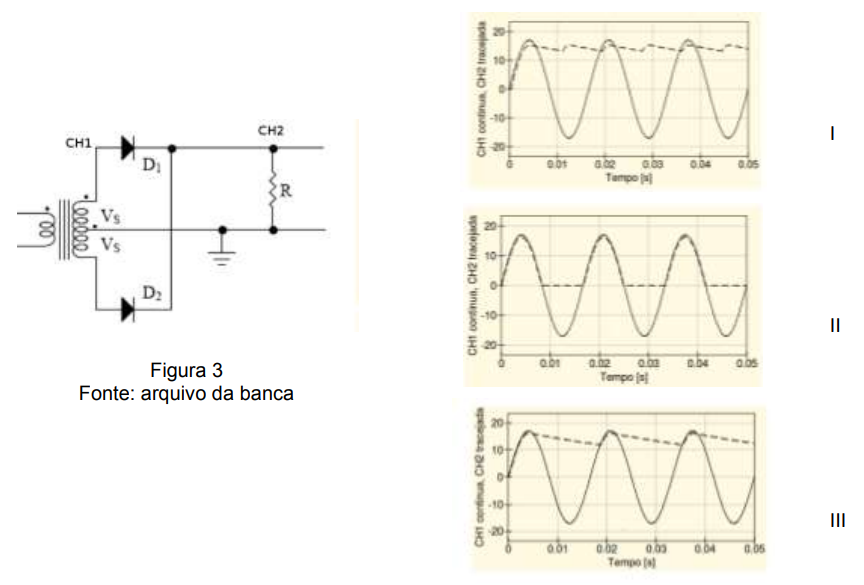

Analise o circuito retificador com transformador de derivação central, com os canais 1 e 2 do osciloscópio (CH1 e CH2, respectivamente) conectados como na Figura 3, e considere as distintas possibilidades de saída dos canais.

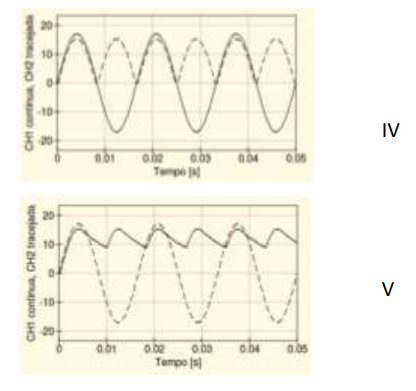

Sendo CH1 representado em linha contínua e CH2, em linha tracejada, a imagem que representa CORRETAMENTE a saída dos canais é:
Sendo CH1 representado em linha contínua e CH2, em linha tracejada, a imagem que representa CORRETAMENTE a saída dos canais é:- AI.
- BII.
- CIII.
- DIV.
- EV.
