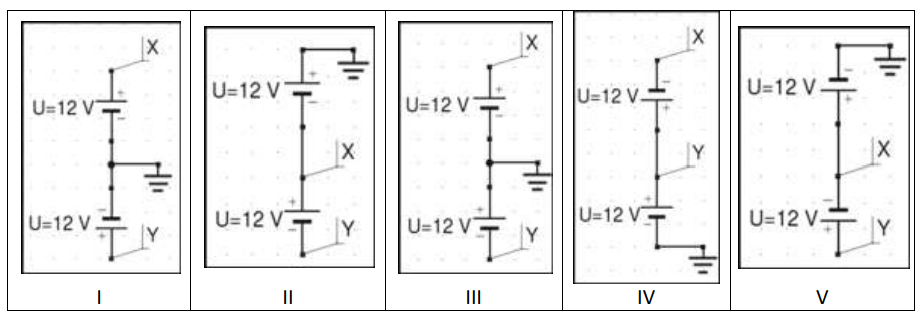

Um dado circuito integrado requer alimentação simétrica (+12V, -12V e 0V) para o seu correto funcionamento. A partir desse contexto, considere as distintas possibilidades de ligações utilizando duas fontes CC.
Para obter as tensões de +12V e de -12V, nos nós X e Y, a ligação CORRETA é:
Para obter as tensões de +12V e de -12V, nos nós X e Y, a ligação CORRETA é:- AI.
- BII.
- CIII.
- DIV.
- EV.
